项目介绍您现在的位置：首页 > 产品中心 > 感应加热主板

  • 详细介绍


80KW恒流数字控制器




ANJ恒流系列主要特点：


●强大的控制平台        ●线圈自适应，超大电感量范围

●的PWM移相算法       ●DSP数字控制系统

●开放式硬件架构           ●世界英飞凌IGBT变频技术

●完美的可靠性设计         ●人机工程设计

●多达30多种保护功能       ●丰富的外围接口

   ANJ数字恒流系列80KW电磁加热器是我公司专门针对加热应用而开发的产品，涉及塑料机械、熔炼炉、采暖、洗浴、锅炉、石油天然气输送及管道加热等行业。
   特点是在造粒机、熔炼炉、锅炉、等工业高效加热中应用十分广泛，具有很强的节能效果，热效率达98%以上，比电阻式加热、天然气节能达30%以上。
   ANJ恒流80KW采用本公司第三代DSP数字处理平台技术，开放式应用结构，超宽电感量适应线圈范围，通过数字可编程控制系统可以实现不同客户、不同场合的专用功能。
   国家高新企业 股权上市公司 9年专业生产，是电磁加热改造工程的优选产品，是配套加热设备的理想选择。



80KW电磁加热器细节


80KW恒流电磁加热控制器尺寸图

产品的基本性能参数

名称
参数性能
额定功率
80KW
额定电流
120A
额定电压频率
AC 380V/50Hz
电压适, 应范围
AC310-460V
适应环境温度
-20℃~50℃
适应环境湿度
≤95%
功率调节范围
10%-100%无级调节
热转换效率
≥98%
有效功率
≥85%
工作频率
10-30KHz
主电路结构
全桥式串联谐振
控制系统
数字芯片DSP控制高频感应加热
应用模式
开放式应用平台
显示器
可编程数字显示器
启动时间
〈3S
瞬间过流保护时间
≤2uS
功率过载保护
130%瞬间保护
软启动方式
具有完全电气隔离软启动加热/停止模式
支持PID调节功率
识别0-5V输入电压
支持0-150℃负载温度检测
精度达?1℃
冷却方式
强制风冷，采用3个120mm高速直流风机
安装方式
壁挂式
线圈参数
电感量120-200μH，横截面大于32mm2，或双支16mm2并联，约30-40米
加热距离
25-30mm
使用寿命
>50000H

DSP 芯片数字信号处理器

DSP芯片

感应加热 TMS320F2810 DSP 芯片简要说明

数字信号处理器 DSP 芯片已广泛应用于通信、自动控制、航天航空、军事、医疗等领域。

TMS320F2810 DSP 芯片具有如下主要特点：
(1) 在一个指令周期内可完成一次乘法和一次加法；
(2) 程序和数据空间分开，可以同时访问指令和数据；
(3) 片内具有快速 RAM，通常可通过独立的数据总线在两 RAM 块中 同时访问；
(4) 具有低开销或无开销循环及跳转的硬件支持；
(5) 快速的中断处理和硬件 I/O 支持；
(6) 具有在单周期内操作的多个硬件地址产生器；
(7) 可以并行执行多个操作；
(8) 支持流水线操作，使取指、译码和执行等操作可以重叠执行。

数字信号处理系统的优越性表现为:
1:灵活性好：当处理方法和参数发生变化时，只需通过改变软件设计以适应相应的变化；
2:精度高：信号处理系统可以通过 A/D 变换的位数、处理器的字长和适当的算法满足精度要求；
3:可靠性好：处理系统受环境温度、湿度、噪声及电磁场的干扰所造成的影响较小；
4:可大规模集成：随着半导体集成电路技术的发展，数字电路的集成度可以做得很高，具有体积小、功耗小、产品一致性好等优点。

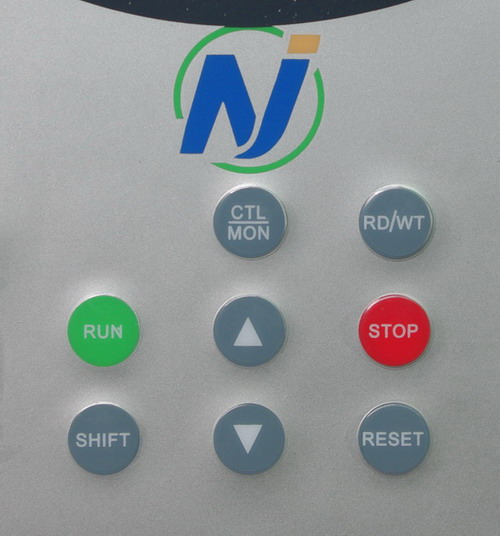

操 作 面 板 说 明




按键及指示灯功能说明





状态监控模式是操作键盘在大多数情况下的工作模式，在任何情况下，只要连续1分钟无按键输入，操作键盘都会自动回到状态监控模式。


操作键盘的工作模式及显示状态


操作键盘根据显示内容和接受指令的不同，可分为5种工作模式：
1、状态监控模式(30.303)
2、监控参数查看模式(D-XXX) 在该模式下，按▲/▼键可以选择需要监控的状态。
3、功能参数查看修改模式(F-XXX)在 该模式下， 按▲/▼键或配合 SH IFT 键可以选择需要查看或修改的功能参数。
4、功能参数待修改模式。
5、数字设定频率的待修改模式,只有在键盘面板上下键控制加热时，才能起作用。

操 作 键 盘 的 使 用

监控参数的查看示列：
1、监控工作直流电压(将 D_XXX 改为 D_230，查看工作直流电压)按“PRG”键，即可在“监控参数查看模式”及“功能参数查看修改模式” 之间选择一种工作模式。当键盘显示 D-232 时，按“递减键▼”，直到出现 D-230 时，按下键盘的“功能/数据键 FUNC/D ATA”，面板显示直流工作电压：540V。（不同的输入电压，此值可能有所不同）

2、监控工作温度(将D_XXX改为D_231，查看工作散热器温度)，按“PRG”键，即可在“监控参数查看模式”及“功能参数查看修改模式”之间选择一种工作模式。当键盘显示D-232时，按“递减键▼”，直到出现D-231时，按下键盘的“功能/数据键FUNC/DATA”，面板显示工作散热器温度：62.6度。（不同的工作现场此温度值可能有所不同）

功能参数的修改示列：
A:温度保护值的修改(将F_XXX改为F_024，修改温度保护值为85度)
    按“PRG”键，即可在“监控参数查看模式”及“功能参数查看修改模式”之间选择一种工作模式。
     当键盘显示F-000时，按下键盘的“移位键SHIFT”一次，面板显示后一位闪烁，按“递加键 ▲”，直到出现F-004时，再次按下键盘的“移位键SHIFT”一次，面板倒数第二位数码管闪烁，按“递加键▲”，直到出现F-024时，按“功能/数据键FUNC/DATA”一次，面板显示：00800，则保护温度为80度。按下键盘的“移位键SHIFT”二次，则倒数第二位数码管闪烁，按“递加键▲”，直到出现00850时，按“功能/数据键FUNC/DATA”一次，则保护温度设定为85度。

B:低电压欠压值修改(将F_XXX改为F_022，修改低电压保护值为310V)
    按“PRG”键，即可在“监控参数查看模式”及“功能参数查看修改模式”之间选择一种工作模式。
    当键盘显示F-000时，按下键盘的“移位键SHIFT”一次，面板显示后一位闪烁，按“递加键 ▲”，直到出现F-002时，再次按下键盘的“移位键SHIFT”一次，面板倒数第二位数码管闪烁，按“递加键▲”，直到出现F-022时，按“功能/数据键FUNC/DATA”，面板显示：00350，则保护电压值为350V。按下键盘的“移位键SHIFT”二次，则倒数第二位数码管闪烁，按“递加键▲”，直到出现00310时，按“功能/数据键FUNC/DATA”一次，则保护电压设定为310V。

变频感应加热器正确接线上电后，请对照检查以下参数：

工作电压是否正常，380VAC输入时一般为540V；
散热器温度是否正常，散热器上电未工作时一般接近工作环境温度；变频感应加热器面板显示指示灯是否正常，故障指示灯是否亮；

如出现以上异常情况，请参照本说明对应的具体功能说明进行调整或寻求服务。


线圈参数：

20KW：
云母包高温线：10mm2以上，电感量250-300uH（线长50米左右）（电源工作电流25-30A）
30KW：
云母包高温线：16mm2以上，电感量180-200uH（线长39米左右）（电源工作电流40-45A）
40KW：
云母包高温线：20mm2以上，电感量160-190uH（线长32米左右）（电源工作电流55-60A）
50KW：
云母包高温线：25mm2以上，电感量140-160uH（线长28米左右）（电源工作电流70-75A）
60KW:
云母包高温线：32mm2以上(建议用两个根16平方,两条各30米左右），电感量120-140uH（电源工作电流85-90A）

说明：以上电感量为参考值，实际时以工作电流和显示频率为准。
注意：线圈绕在管道时保温棉厚度高于20mm-25mm

具体随着版本变化，可能有微调，请联系我公司技术员
